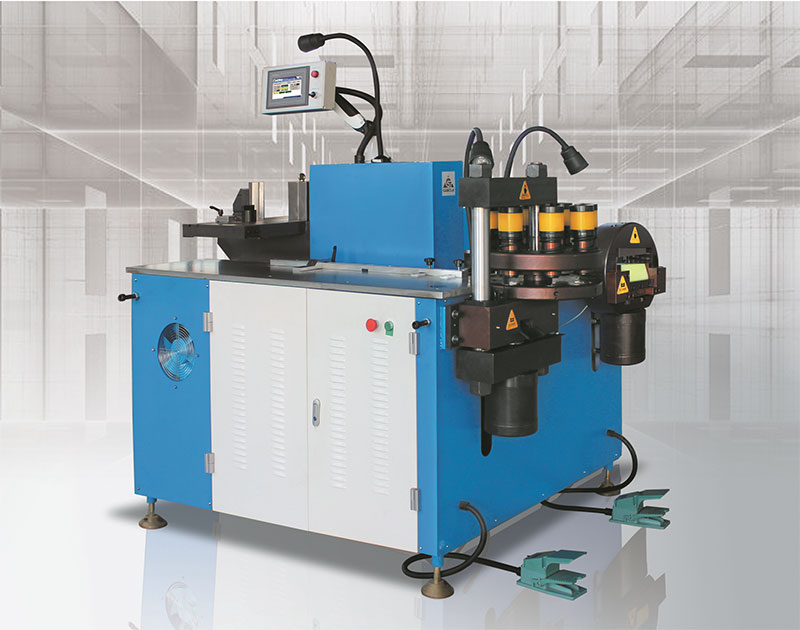

多功能母線加工機BM303-S-3-8PII
一、主要性能特點
多功能母線加工機是我公司自行研發的專利產品（專利號：CN200620086068.7），主要功能為加工不同規格的銅、鋁母線，工作時只需選用相應的加工工位，就能方便快捷地實現對銅、鋁排進行剪切、沖孔（圓孔、長圓孔、方孔、異型孔）、折平彎、立彎、壓花、壓平等加工操作。
與傳統的母線加工相比，該產品其優、特點如下：
|
沖孔單元 |
剪切單元 |
折彎單元 |
工作環境 |
加、放油系統 |
控制系統 |
|
沖孔單元采用轉塔式模具庫，可存放八套沖孔模具或七套沖孔模具加一套壓花模具 |
剪切單元采用圓形整體結構，其設計新穎獨特，受力合理，能有效證長期使用不變形 |
折彎單元采用整體結構，角度數控方式，操作簡便、精度高 |
本機采用雙層工作臺設計方案，真正做到三工位同時工作，互不影響 |
本機配帶自動加、放油系統，操作簡單方便 |
PLC控制，穩定可靠 |
各部分介紹

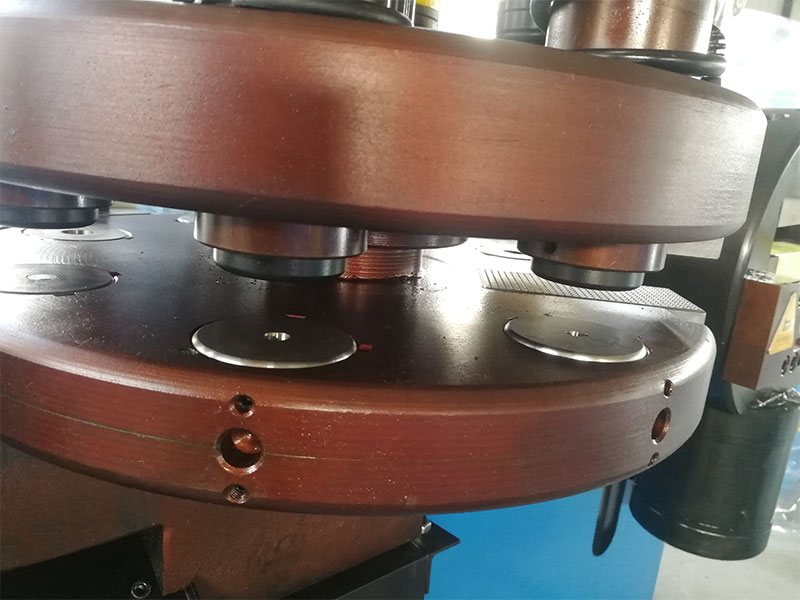

①沖孔單元：采用球墨鑄鐵材料八模位整體式轉盤，轉盤為一體加工件，模具安裝孔為數控加工，精度高壽命長，通過更換模具能完成沖圓孔、長圓孔、方孔、壓花等工藝。

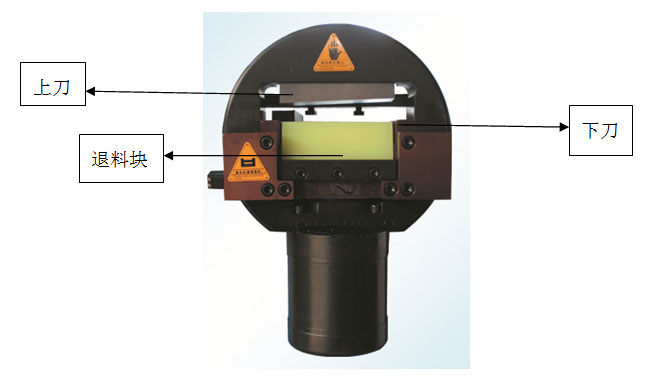

②剪切單元：采用一體鍛造剪切結構，能確保長期使用永不變形，上刀和下刀垂直平行安裝，保證了剪口平整、無廢料，避免了雙立柱剪切結構上下不同心缺陷，采用單剪方式，剪切無廢料，可節省原材料。

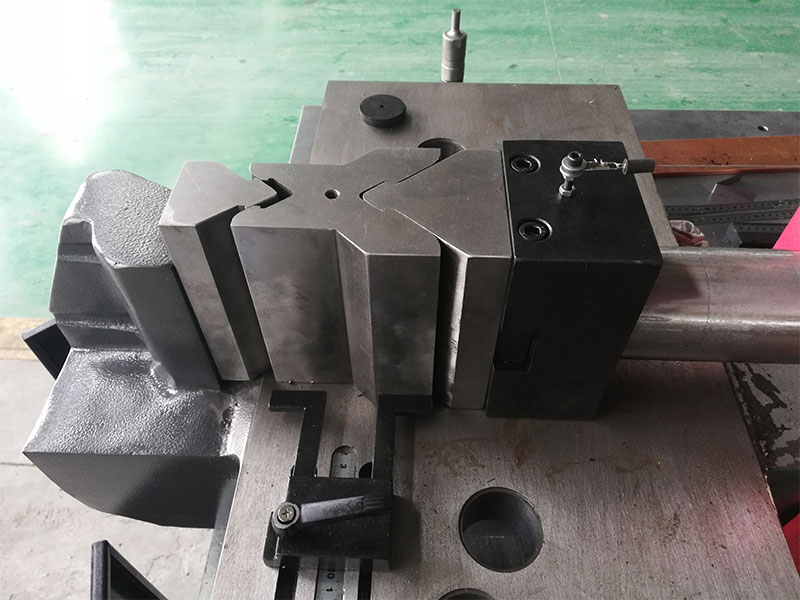

③折彎單元：采用球墨鑄鐵一體鑄造開式結構，確保長期使用不變形。相比使用橫梁加螺絲固定的閉式結構，其模具簡單、更換方便、看折彎點更精準，通過更換模具可進行折平彎、折立彎、折彎管、壓線鼻、折銅棒等操作。

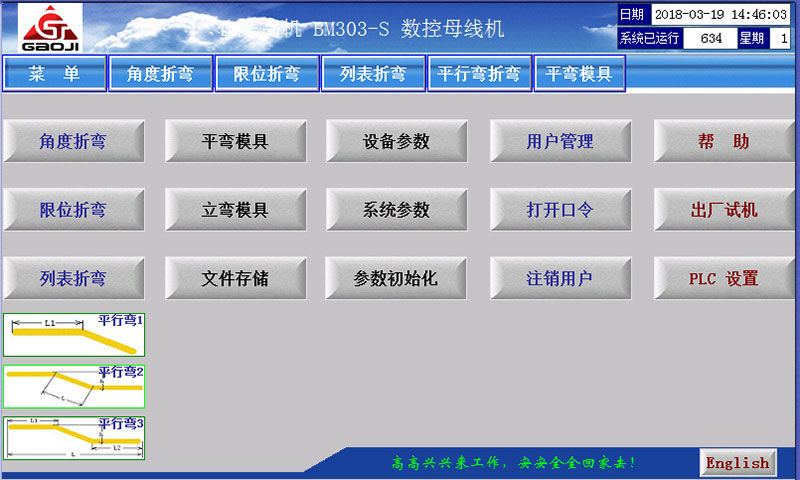

④控制面板、人機界面：軟件操作簡單，具有存儲功能，便于重復操作，加工控制采用數控方式，加工精度高。

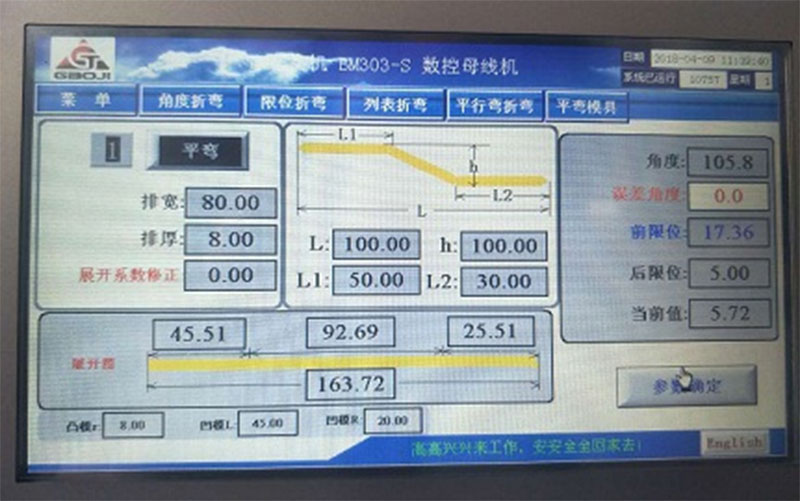

例如下圖分別輸入L1、L2、L3、L4，設備自動計算下料長度、折彎角度、折彎點。避免人為使用計算器進行復雜計算，同時可以讓初學者不廢一根銅排做出和老師傅一樣的合格產品。

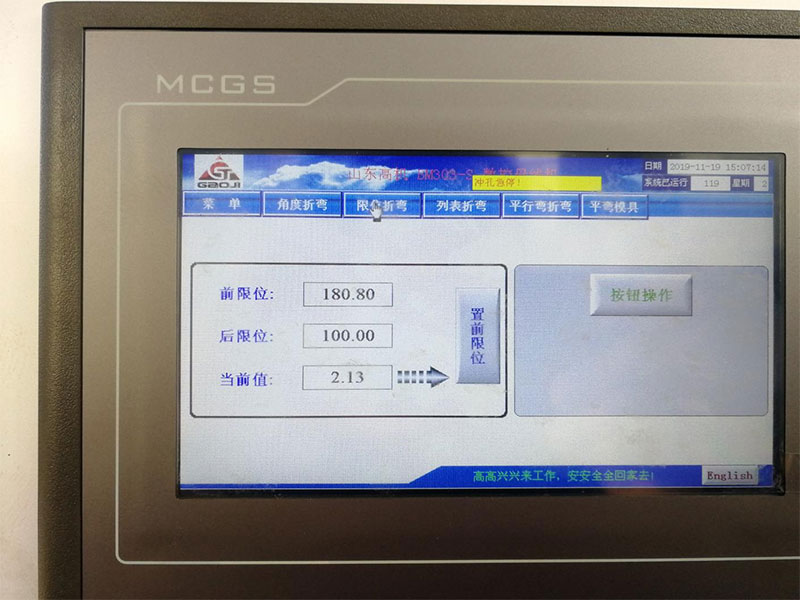

限位折彎

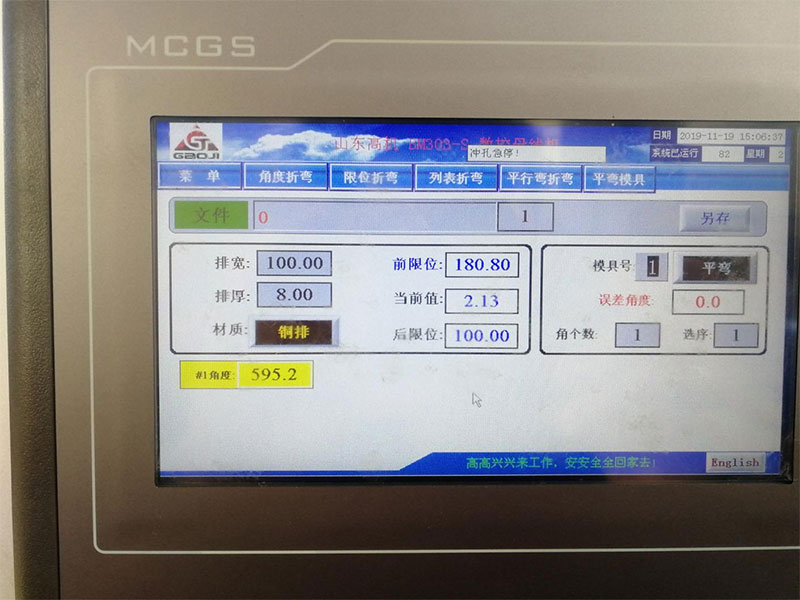

列表折彎
二、主要配置
|
工作臺尺寸 |
機器重量（Kg） |
電機數量 |
電機總功率（KW） |
工作電壓（V） |
油泵數量（MPa） |
控制方式 |
|
一層：1500×1200 |
1460 |
3+1 |
11.37 |
380 |
3×31.5 |
PLC+折彎角度數控 |
|
二層：840×370 |
三、主要技術參數
|
名稱 |
材質 |
加工厚度×寬度 |
最大沖孔 |
最大輸出力（KN） |
|
沖孔單元 |
銅/鋁 |
厚度15 |
Ф32（厚度≤10mm） |
350 |
|
剪切單元 |
銅/鋁 |
單剪：15×160 |
350 |
|
|
折彎單元 |
銅/鋁 |
平彎：15×160 |
350 |
|
|
設備空載噪音 |
≤40dB |
折彎精度 |
±0.5° |
|
|
設備負載噪音 |
≤70dB |
|
|
|
四、隨機配件
沖孔模具7套（型號客戶自選）
剪刀1付
平彎模具1套
壓花模具1套
隨機維修工具1套
樣件展示
